Giriş: Kırma Tesisinin İlk Halkası — Titreşimli Izgaralı Besleyici
Bir kırma-eleme tesisinin (konkasör tesisinin) verimliliği, yalnızca kırıcıların gücüyle değil, kırıcıya giden malzemenin ne kadar düzenli ve kontrollü aktarıldığıyla da doğrudan ilişkilidir. İşte bu noktada devreye titreşimli ızgaralı besleyici girer. Ocaktan patlatılarak elde edilen tüvenan malzemenin ilk uğrak noktası olan bu ekipman, tesisin genel performansını belirleyen kritik bir “trafik kontrol” görevi üstlenir.
Titreşimli ızgaralı besleyici, büyük malzemeleri hazneden (bunkerden) kontrollü bir şekilde birincil kırıcıya aktarmak için kullanılan bir makinadır. Esas olarak, büyük malzemelerin küçük olanlardan ayrılması için bir dizi paralel çubuk veya ray içeren titreşimli bir tava ya da ızgaralı güverteden oluşur. Besleyicinin ürettiği titreşimler, kırma işleminin verimliliği açısından son derece önemli olan, kırıcıya tutarlı ve kesintisiz bir malzeme akışının sağlanmasına yardımcı olur.
Bu rehberde titreşimli ızgaralı besleyicinin ne olduğunu, çalışma prensibini, yapısal bileşenlerini, tasarım varyasyonlarını, kapasite ve ızgara aralığı hesaplama mantığını, kırma tesisindeki stratejik rolünü ve doğru besleyici seçiminde dikkat edilmesi gereken kriterleri mühendislik bakış açısıyla ele alacağız.
Titreşimli Izgaralı Besleyici Nedir?

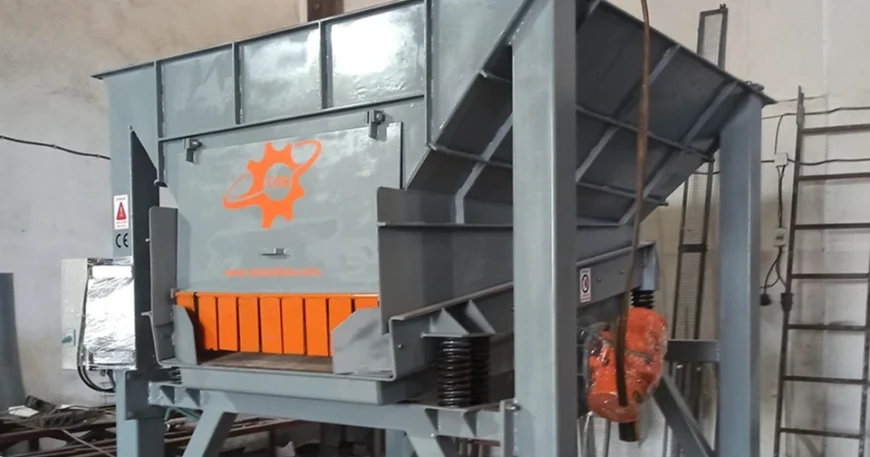

Titreşimli ızgaralı besleyici, ocaktan gelen iri boyutlu ve düzensiz taş bloklarının, birincil (primer) kırıcıya kontrollü, dengeli ve sürekli bir akış hâlinde aktarılmasını sağlayan ağır hizmet tipi bir malzeme besleme ekipmanıdır. Besleyicinin gövdesi üzerinde bulunan ızgara çubukları veya raylar, malzemenin kırıcıya girmeden önce boyutuna göre ön elemeden geçmesini sağlar.
Bu ekipman, kırma-eleme tesislerinde yalnızca bir “taşıma” fonksiyonu üstlenmez; aynı zamanda tesisin genel verimliliğini artıran bir ön eleme (pre-screening) görevi de görür. Titreşimli ızgaralı besleyiciler, inşaat, madencilik ve taş ocakçılığı gibi zorlu endüstriyel uygulamalarda sıklıkla karşılaşılan darbe ve aşınma koşullarına dayanacak şekilde tasarlanır.
Titreşimli Izgaralı Besleyicinin Tesis İçindeki Konumu
Titreşimli ızgaralı besleyiciler genellikle besleme bunkeri ile birincil kırıcı arasına konumlandırılır. Tüvenan malzeme, devrilerek veya kepçeyle bu bunkere boşaltılır; ardından besleyici, malzemeyi kontrollü bir hızda kırıcının ağzına yönlendirir. Bu sayede kırıcıya ani ve düzensiz yükleme yapılması engellenir, kırıcının kapasitesi ve ömrü korunur.
Titreşimli Izgaralı Besleyicinin Temel İşlevleri
1. Ön Eleme (Pre-Screening)
Titreşimli ızgaralı besleyicinin birincil işlevi, içine beslenen malzemeyi elemektir. Besleyicinin ızgara çubukları veya rayları, daha küçük malzemelerin geçmesine izin verirken daha büyük olanları bloke edecek şekilde aralıklandırılır. Bu ayırma işlemi:
- İnce boyutlu malzemelerin gereksiz yere kırıcıya girmesini önler,
- Kırıcı üzerindeki darbe ve aşınma kaynaklı hasar riskini azaltır,
- Kırma işleminin genel verimliliğini önemli ölçüde artırır.
Izgara çubukları arasından geçen (ince) malzeme, doğrudan kırıcıyı by-pass ederek bir sonraki konveyör hattına veya ara stok alanına yönlendirilir. Bu sayede kırıcı, yalnızca gerçekten kırılması gereken iri malzeme ile beslenmiş olur ve kırıcı kapasitesi daha verimli kullanılır.
2. Titreşim Mekanizması
Besleyici, titreşim üreten bir eksantrik mil veya vibromotor ile donatılmıştır. Bu titreşimler, malzemenin ızgara çubukları boyunca ilerlemesini kolaylaştırır ve farklı büyüklükteki parçacıkların birbirinden ayrılmasına yardımcı olur. Titreşim hareketi, malzemenin ızgara yüzeyinde sıkışmadan, düzenli bir hızda ilerlemesini sağlayarak tıkanma riskini de en aza indirir.
3. Ayarlanabilir Ayarlar
Birçok titreşimli ızgaralı besleyici, titreşimlerin genliğini ve sıklığını (frekansını) kontrol etmek için ayarlanabilir düzeneklerle birlikte gelir. Bu özellik, operatörlerin işlenen malzemenin özelliklerine (nem oranı, tane boyut dağılımı, yapışkanlık vb.) ve kırma sisteminin gereksinimlerine göre besleyici performansını optimize etmesine olanak tanır. Vibromotorların çalışma frekansları genellikle kontrol kabininden ayarlanabilir; bu sayede malzemenin yapısına göre besleyici performansı en üst seviyeye çıkarılabilir.
4. Ağır Hizmet Tipi Yapı
Titreşimli ızgaralı besleyiciler, büyük ve ağır malzemelerin taşınmasından kaynaklanan darbe ve aşınmaya dayanacak şekilde genellikle sağlam, yüksek mukavemetli malzemelerden imal edilir. İnşaat, madencilik, taş ocakçılığı gibi sektörlerde sıklıkla karşılaşılan zorlu koşullara dayanacak şekilde tasarlanırlar.
5. Tasarımda Değişkenlik
Titreşimli besleyiciler, belirli gereksinimlere göre tasarım açısından farklılık gösterebilir:
- Bazı modeller, malzemeyi daha fazla sınıflandırmak için kademeli veya eğimli bir tablaya sahiptir.
- Diğerleri, daha basit uygulamalar için düz bir tabla kullanır.
- Izgara çubuklarının boyutu ve aralıkları, işlenen malzemenin özelliklerine göre özelleştirilebilir.
6. Güvenlik Özellikleri
Titreşimli ızgaralı besleyicilerin büyük çoğunluğu, hareketli parçalara erişimi önleyen koruma ve kapaklar gibi güvenlik donanımlarına sahiptir. Bu özellikler, operatörler ve bakım personeli için kaza riskini azaltmak amacıyla tasarlanır.
Titreşimli Izgaralı Besleyicinin Ana Bileşenleri
1. Besleme Bunkeri (Hazne)
Malzemenin ilk olarak boşaltıldığı, yüksek mukavemetli yapıya sahip hazne bölümüdür. Kapasiteye bağlı olarak farklı hacimlerde (örneğin 40 m³ gibi) üretilebilir ve hem mobil hem de sabit primer ünitelerde kullanılabilir.
2. Titreşimli Besleyici Gövdesi
Malzemeyi bunkerden alarak ızgara sistemine ve ardından kırıcıya ileten ana taşıyıcı yapıdır. Vibromotor veya eksantrik mil aracılığıyla ürettiği titreşim hareketiyle malzemeyi düzenli bir hızda ilerletir.
3. Izgara Çubukları (Grizzly Bars)
Besleyici gövdesi üzerinde bulunan, birbirine paralel şekilde dizilmiş ızgara çubukları veya raylar, ön eleme fonksiyonunu üstlenir. Bu çubuklar, ağır darbelere ve aşınmaya dayanabilmesi için genellikle yüksek mukavemetli veya alaşımlı çelikten üretilir. Uygulamaya göre iki temel ızgara çubuğu tasarımı öne çıkar:
- Çubuklu Izgara (Bar Grizzly): Belirli aralıklarla dizilmiş paralel metal çubuklardan oluşan, basit yapılı, ağır malzeme darbesine dayanıklı ve tıkanmaya karşı dirençli bir tasarımdır. Çubuklar arası mesafe, malzeme özelliklerine ve işleme ihtiyacına göre özelleştirilebilir; cevher ve agrega gibi iri malzemelerin elenmesine oldukça uygundur.
- Delikli Plaka Izgara (Perforated Plate Grizzly): Eşit aralıklarla delinmiş bir metal plakadan oluşur ve malzemenin bu delikler aracılığıyla elenmesini sağlar. Çubuklu ızgaraya kıyasla daha ince parçacıkların elenmesine daha uygundur; delik boyutları hassas şekilde özelleştirilebilir.
Izgara çubukları arası mesafe genellikle beslemeden boşaltma yönüne doğru genişleyerek ilerler; bu tasarım, elenen malzemenin çubuklar arasına sıkışmasını engeller.
4. Ayarlanabilir Izgara Mesafesi Sistemi
Ayarlanabilir ızgara mesafesi sayesinde, by-pass edilecek ürünün ebadı değiştirilebilir. Bu esneklik, tesisin farklı malzeme türlerine ve farklı nihai ürün gereksinimlerine hızlıca adapte olabilmesini sağlar.
5. Vibromotor / Eksantrik Mil ve Karşı Ağırlıklar
Titreşim hareketinin kaynağını oluşturan bu bileşen, iki adet karşılıklı dönen mil ve ağırlıklardan meydana gelir. Karşı yönde dönen millerin oluşturduğu kuvvet bileşkesi, yatayla belirli bir açı yapan lineer titreşim hareketini ortaya çıkarır. Bazı tasarımlarda bu açı yaklaşık 45° olarak uygulanır.
6. Yay veya Kauçuk Süspansiyon Sistemi
Besleyici gövdesi, titreşim hareketinin şaseye ve zemine aktarılmasını sınırlamak amacıyla metal yaylar veya kauçuk takozlar üzerine oturtulur. Genellikle dört set yay veya kauçuk mesnet kullanılarak besleyicinin çalışma sırasında dengeli kalması sağlanır.
7. Aşınmaya Dayanıklı Astar ve Yan Plakalar
Besleyici tablasının ve yan plakalarının iç yüzeyleri, iri ve aşındırıcı malzemenin doğrudan temas etmesinden kaynaklanan aşınmayı azaltmak amacıyla değiştirilebilir aşınmaya dayanıklı astarlarla kaplanır.
8. Kontrol Sistemi
Vibromotorların çalışma frekansı, genellikle kontrol kabininden uzaktan ayarlanabilir. Bu sayede malzeme özelliklerine göre besleme hızı ve titreşim şiddeti optimize edilerek besleyici performansı en üst seviyeye taşınır.
Titreşimli Izgaralı Besleyici Seçiminde Dikkat Edilmesi Gereken Kriterler
Doğru besleyici seçimi, tesisin genel verimliliği ve işletme maliyetleri açısından belirleyicidir. Seçim yapılırken aşağıdaki kriterler değerlendirilmelidir:
- Beslenecek malzemenin maksimum boyutu: Besleyici gövdesi ve haznesi, en büyük malzeme parçasını güvenle taşıyabilecek kapasitede olmalıdır.
- Malzemenin aşındırıcılığı ve sertliği: Aşınmaya dayanıklı astar ve ızgara çubuğu malzemesi seçimini doğrudan etkiler.
- Hedeflenen saatlik kapasite: Besleyici genişliği, uzunluğu ve titreşim parametreleri bu hedefe göre belirlenmelidir.
- Izgara çubuğu aralığı ihtiyacı: By-pass edilmesi istenen malzeme boyutuna göre ayarlanabilir aralık seçilmelidir.
- Malzemenin nem oranı ve yapışkanlığı: Yüksek nemli veya killi malzemelerde tıkanma riskini azaltacak özel ızgara geometrileri tercih edilmelidir.
- Mobil veya sabit tesis gereksinimi: Saha koşullarına göre kombine ızgaralı besleyici veya ayrı besleyici + ızgaralı elek konfigürasyonu seçilmelidir.
- Titreşim mekanizması tipi: Vibromotorlu lineer titreşim veya eksantrik millli dairesel titreşim sistemleri arasında, uygulamaya en uygun olanı belirlenmelidir.
- Bakım kolaylığı: Izgara çubuklarının ve aşınan parçaların kolay değiştirilebilir olması, uzun vadeli işletme maliyetini azaltır.
Titreşimli Izgaralı Besleyici Bakımında Dikkat Edilmesi Gerekenler
Titreşimli ızgaralı besleyicilerin uzun ömürlü ve yüksek verimli çalışabilmesi için düzenli bakım süreçleri uygulanmalıdır:
- Izgara çubuklarının aşınma seviyesinin periyodik olarak kontrol edilmesi ve gerektiğinde değiştirilmesi.
- Vibromotor veya eksantrik mil yataklarının yağlama periyotlarının üretici tavsiyelerine göre takip edilmesi.
- Yay veya kauçuk süspansiyon sisteminin yorulma belirtileri açısından düzenli olarak incelenmesi.
- Besleyici tablası ve yan plakalardaki aşınmaya dayanıklı astarların aşınma durumunun takip edilmesi.
- Güvenlik koruma ve kapaklarının sağlamlığının düzenli olarak denetlenmesi.
- Titreşim frekansı ve genlik ayarlarının, işlenen malzeme özelliklerine uygun şekilde optimize edilmesi.
Bu bakım adımlarının düzenli uygulanması, hem besleyici ömrünü uzatır hem de olası duruş sürelerinin ve bakım maliyetlerinin önemli ölçüde azalmasını sağlar.
Titreşimli Izgaralı Besleyicinin Kullanım Alanları
Titreşimli ızgaralı besleyiciler, farklı sektörlerde geniş bir uygulama alanına sahiptir:
- Madencilik ve cevher hazırlama: Ocaktan gelen iri cevher bloklarının primer kırıcıya kontrollü beslenmesinde.
- Taş ocakçılığı ve agrega üretimi: Patlatılmış kayaların birincil çeneli veya darbeli kırıcıya aktarılmasında.
- Mobil kırma tesisleri: Sık saha değişikliği gerektiren, alan ve bütçe kısıtı olan projelerde kombine ızgaralı besleyici çözümleri.
- Sabit yüksek kapasiteli tesisler: Saatlik kapasitesi yüksek olan tesislerde ayrı besleyici + bağımsız ızgaralı elek kombinasyonları.
- İnşaat ve yıkım atığı geri dönüşümü: Karışık boyutlardaki yıkım atıklarının ön elemeden geçirilerek kırıcıya beslenmesinde.
- Alüvyon madenciliği: İri malzemenin ayrıştırılarak sınıflandırma ve konsantrasyon proseslerinin verimliliğinin artırılmasında.
Sonuç
Titreşimli ızgaralı besleyici, kırma-eleme tesislerinin ilk ve en kritik halkalarından biridir. Ocaktan gelen düzensiz ve iri boyutlu malzemenin, birincil kırıcıya kontrollü, dengeli ve sürekli bir akış hâlinde aktarılmasını sağlayarak, tesisin genel verimliliğini, kırıcı ömrünü ve enerji tüketim dengesini doğrudan etkiler. Ön eleme (by-pass) fonksiyonu sayesinde, zaten istenen boyutta olan malzemenin gereksiz yere kırıcıya girmesi önlenir; bu da kırıcının efektif kapasitesinin artmasını ve aşınma oranının azalmasını sağlar.
Doğru titreşimli ızgaralı besleyici seçimi; beslenecek malzemenin boyutu, aşındırıcılığı, nem oranı, hedeflenen kapasite ve tesisin mobil veya sabit olma durumu gibi birçok parametrenin birlikte değerlendirilmesini gerektirir. Kırma-eleme tesisi yatırımı planlayan işletmelerin, besleyici seçiminde yalnızca kapasite rakamlarına değil; ızgara çubuğu tasarımı, titreşim mekanizması tipi ve bakım kolaylığı gibi teknik detaylara da önem vermesi, tesisin uzun vadeli verimliliği ve işletme maliyetleri açısından belirleyici olacaktır.
